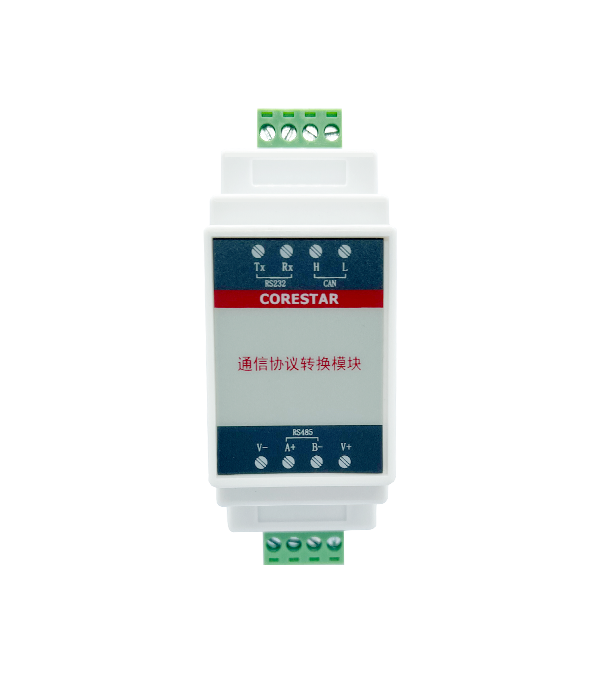

CAN-204 模塊是集成 2 路標準串口(RS232,RS485)和 1 路標準 CAN 總線接口的工業級的 Modbus RTU 轉 CAN 模塊。
CAN-204 模塊在 Modbus 讀取數據時,會將 CAN 總線上接收到的數據實 時裝入緩存,等待 Modbus 指令讀取。模塊收到 Modbus 讀取指令后,會將指定 的 CAN 數據經過轉換發送到 Modbus 總線上;當模塊接收到 Modbus 發送數據 指令時,會直接將 Modbus 數據處理并發到 CAN 總線上。
l Modbus從站支持功能碼:03H、06H、16H;

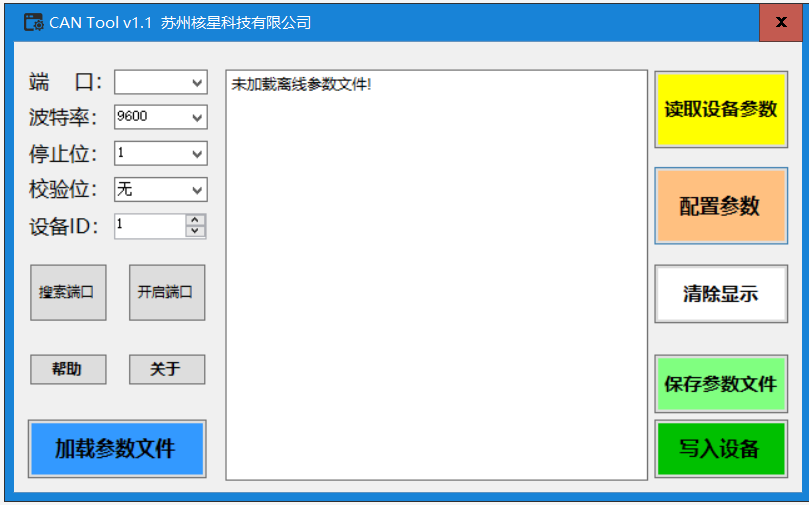

l 串口波特率支持范圍 600bps~115200bps,可通過軟件配置;
l CAN-bus 支持 CAN2.0A 和 CAN2.0B 幀格式,符合 ISO/DIS 11898 規范;
l CAN-bus 通訊波特率在 5Kbps~1Mbps 之間任意可編程;
l 最高轉換數據流量:400 幀/秒(串口波特率最大測得);
l CAN 收發配置各14組
l 用戶可自主設置濾波器
l 使用 9~24V DC 供電(推薦 24V 20mA);
l RS485、CAN 接口使用端子接線方式;
l 非易失性存儲器保存配置參數,每次上電后自動調用最近一次的參數;
l 可安裝到 DIN 卡軌上;
l 工作溫度范圍:-40℃~+85℃;
