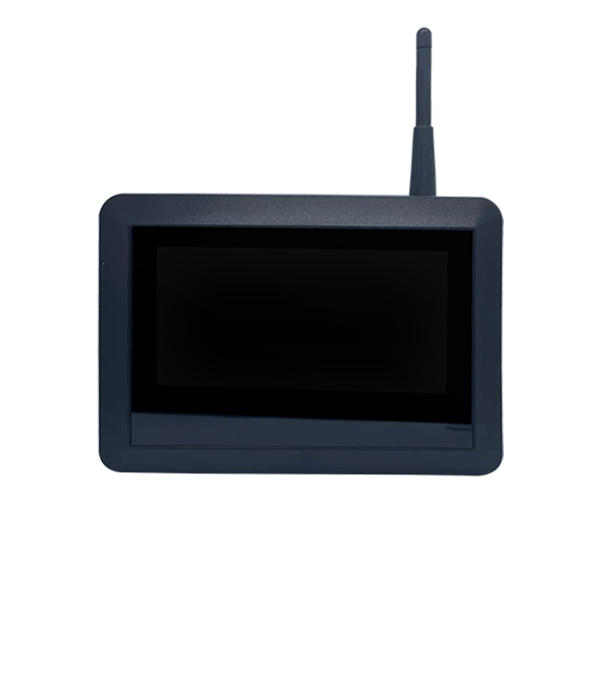

DSP3*系列彩色觸摸屏主要配合CORESTAR?可編程控制器使用,具有色彩鮮明,穩定可靠的特點。屏的尺寸為7寸。 它具有良好的靈活性,可以根據客戶應用需求靈活定制應用程序,為暖通、空調及冷凍應用提供用戶操作界面。根據用戶需要,分為電阻式和電容式觸摸,內置標準Modbus RTU 協議,也可以支持4G/5G, Wi-Fi聯接。
訂貨號:
P/N |
功能描述 |
DSP3-R00 |
7寸,電阻式觸摸,RS485通信,不帶物聯網功能 |
DSP3-R01 |
7寸,電阻式觸摸,RS485通信,帶4G |
DSP3-R02 |
7寸,電阻式觸摸,RS485通信,帶5G |
DSP3-R03 |
7寸,電阻式觸摸,RS485通信,帶Wi-Fi |
DSP3-C00 |
7寸,電容式觸摸,RS485通信,不帶物聯網功能 |
DSP3-C01 |
7寸,電容式觸摸,RS485通信,帶4G |
DSP3-C02 |
7寸,電容式觸摸,RS485通信,帶5G |
DSP3-C03 |
7寸,電容式觸摸,RS485通信,帶Wi-Fi |
規格參數:
硬件參數 |
顯示屏 |
7’ IPS 屏 |
分辨率 |
×272 |
|
色彩 |
262K |
|
背光 |
LED |
|
LCD 壽命 |
大于10000 小時 |
|
觸摸屏 |
電阻觸摸屏 或電容式觸摸屏 |
|
存儲器 |
8MB |
|
程序下載方式 |
SD卡 |
|
串行通訊端口 |
COM1:RS485 |
|
電氣規格 |
額定功率 |
< 5W |
額定電壓 |
DC12~24V |
|
電源保護 |
具備雷擊浪涌保護 |
|
允許失電 |
< 5mS |
|
產品認證 |
符合CE/FCC認證標準 |
|
環境要求 |
工作溫度 |
-10~60℃ |
存儲溫度 |
-20~70℃ |
|
防紫外線 |
禁止在強紫外線環境下工作(比如陽光直射) |
|
環境濕度 |
10~90%RH(無冷凝) |
|
冷卻方式 |
自然風冷 |
|
機械指標 |
防護等級 |
前面板符合 IP65(配合平整盤柜安裝),機身后殼符合 IP20 |
機械結構 |
工程塑料 |
|
開孔尺寸 |
127mm×70mm |
|
|
